Кабельные болтовые наконечники и соединители

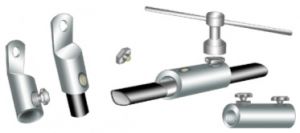

Кабельные болтовые наконечники НБх, 2НБх, 3НБх и соединители СБх, 2СБх, 3НБх используют для оконцевания и соединения проводов и жил кабелей (алюминиевых и медных) и для их последующей фиксации в зажимах винтового и пружинного типов (например, в электрических автоматах).
Обеспечивают установленный по ГОСТ 17441-84 уровень электропроводности.
Оконцевание и соединение жил в наконечнике и соединителе происходит засчет завинчивания болтов. Во время затяжки болта происходит разрушение окисной плёнки поверхностей жил. При достижении определённого усилия затяжки головка болта скручивается. Для увеличения долговечности контакта на контактные поверхности болтов нанесена токопроводящая смазка коричневого цвета, а сами наконечники и соединители покрыты специальным покрытием "Термофит", которое обеспечивает соединения алюминия и меди без образования электрокоррозии (наконечники и соединители НБх и СБх).
Наша компания располагает современным производством кабельных болтовых наконечников НБх, 2НБх, 3НБх и кабельных соединителей (гильз) СБх, 2СБх, 3СБх.
Наконечники со срывными болтами (болтовые наконечники)
|
Наименование |
Сечение, мм2 |
Кол-во болтов |
D, мм |
d, мм |
d1, мм |
B, мм |
L, мм |
|
НБ-0/НБх-0 |
16; 25 |
1 |
6 |
16 |
9 |
15,8 |
50 |
|
НБ-1/НБх-1 |
35; 50 |
1 |
10 |
20 |
11,2 |
20 |
61,8 |
|
НБ-2/НБх-2 |
70; 95; 120 |
1 |
14 |
28 |
16,2 |
28 |
78 |
|
НБ-3/НБх-3 |
150; 185; 240 |
1 |
16 |
35 |
22,5 |
35 |
90 |
Наконечники болтовые без и с покрытием Термофит
|
Наименование |
Сечение, мм2 |
Размеры, мм | ||||
|
D |
L |
L1 |
d |
axb | ||
|
1НБх-1М |
16-25 |
6,4 |
38,0 |
18,0 |
13,0 |
8x8 |
|
2НБ-1/2НБх-1 |
35-50 |
10,0 |
62,0 |
28,0 |
19,5 |
11x11 |
|
2НБ-2/2НБх-2 |
70-120 |
12,0 |
82,0 |
32,0 |
28,0 |
21х14/17х17 |
|
2НБ-3/2НБх-3 |
150-240 |
16,0 |
90,0 |
35,0 |
35,0 |
27x19/23х23 |
|
2НБ-4/2НБх-4 |
300-400 |
16,0 |
130,0 |
69,0 |
40,0 |
29х29 |
|
2НБ-5/2НБх-5 |
500-625 |
16,0 |
150,0 |
84,0 |
52,0 |
34х34 |
|
3НБ-6/3НБх-6 |
800 |
16,0 |
170 |
98,0 |
58,0 |
39х39 |
Соединители (гильзы) со срывными болтами (без покрытия и с покрытием Термофит)
|
Наименование |
Сечение, мм2 |
Кол-во болтов |
d, мм |
d1, мм |
L, мм |
|
СБ-0/СБх-0 |
16; 25 |
2 |
16 |
9 |
50 |
|
СБ-1/2СБх-1 |
35; 50 |
2/4 |
20 |
11 |
59 |
|
СБ-2/2СБх-2 |
70; 95; 120 |
2/4 |
27 |
16,3 |
70 |
|
СБ-3/2СБх-3 |
150; 185; 240 |
2/4 |
35 |
22,4 |
80 |
|
2СБ-4/2СБх-4 |
300; 400 |
4 |
44 |
28 |
150 |
|
2СБ-5/2СБх-5 |
500; 625 |
4 |
52 |
33 |
150 |
|
3СБ-6/3СБх-6 |
800 |
6 |
59 |
38 |
180 |
