Кожух стальной разъемный
Кожух стальной разъемный КСР-2 используется для установки на соединительных муфтах для силовых кабелей напряжением 6 и 10 кВ при этом обеспечивается локализация пожаров и взрывов, которые могут возникнуть при электрических пробоях в муфтах.
Предназначен для защиты соединительных муфт, установленных в колодцах и на ранее смонтированных и действующих кабельных линиях, а также при монтаже соединительных муфт, в стесненных условиях: туннелях, каналах, коллекторах и на кабельных эстакадах.
Выполняется по ТУ 36-1885-83

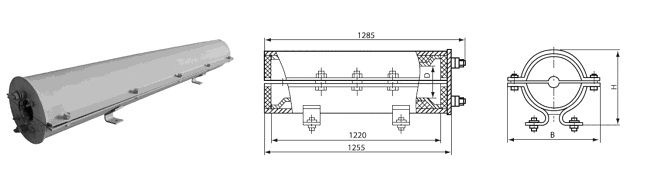

Кожух КСР-2
Состоит из основания и крышки, соединяемых между собой с зазором 1,0 мм с помощью 10 болтов и гаек М12.
Зазор обеспечивается с помощью прокладок, одеваемых на болты.
Болты приварены к основанию кожуха.
Основание кожуха имеют 4 скобы, предназначенные для крепления кожуха к кабельным конструкциям болтами М8.
Внутренняя поверхность основания и крышки кожуха выложена асбестовым картоном.
Торцы кожуха закрыты заглушками из асбестоцементной доски.
С одной стороны кожуха установлены несъемные заглушки, с другой — съемные.
Имеет 2 заземляющих болта — по 1 на основании и крышке.
Расположить смонтированную муфту в основании кожуха, соосно с ней, ближе к несъемной заглушке.
Закрыть основание кожуха крышкой и соединить их с помощью болтов и гаек с обеспечением зазора 1мм.
С открытых торцов кожуха установить съемные заглушки.
Заземлить кожух
Тип, размеры, масса и макроразмеры соединительных муфт, на которые устанавливаются кожухи, приведены в таблице.
|
Тип |
Размеры, мм |
Масса, кг не более | ||
|
В |
Н |
D | ||
|
КСР-2 У2 |
230 |
215 |
150 |
45,5 |
|
Тип |
Масса, кг |
Размер соединительной муфты | |
|
Эпоксидной, полиуретановой |
свинцовой | ||
|
КСР — 2 |
45,5 |
СЭ-3х150-10;
|
СС-110 |
